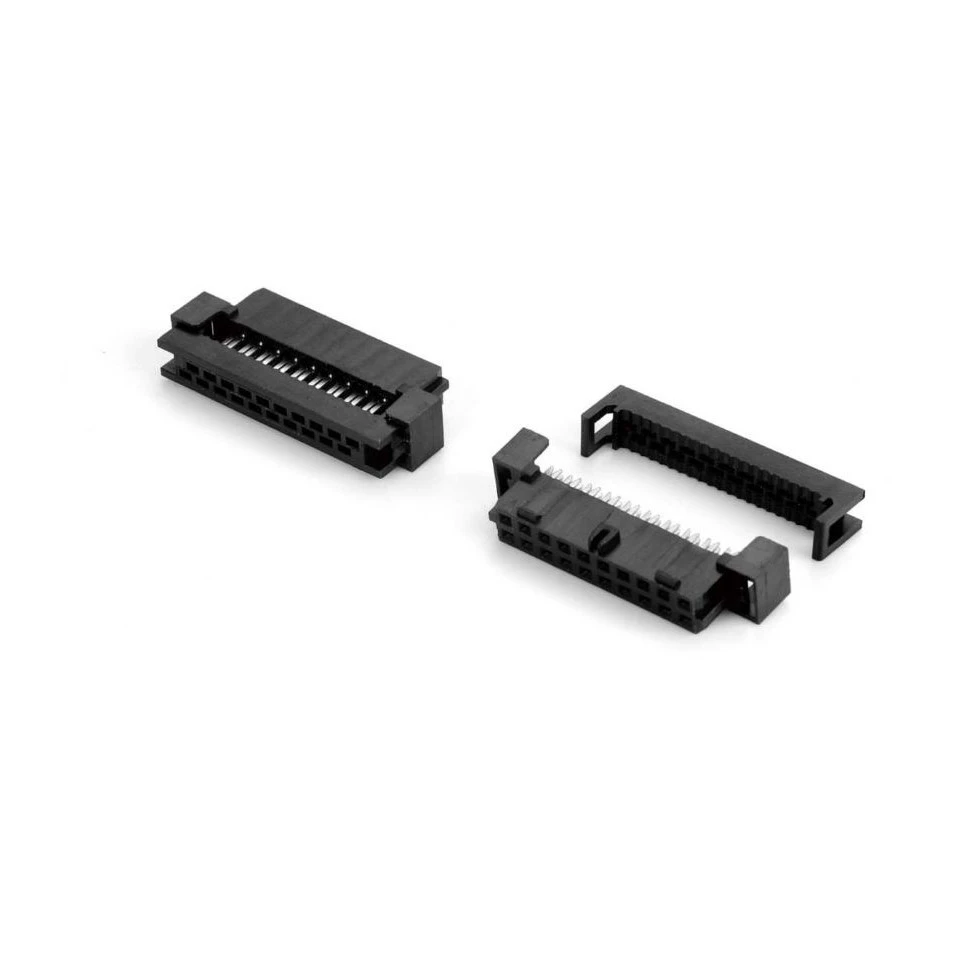

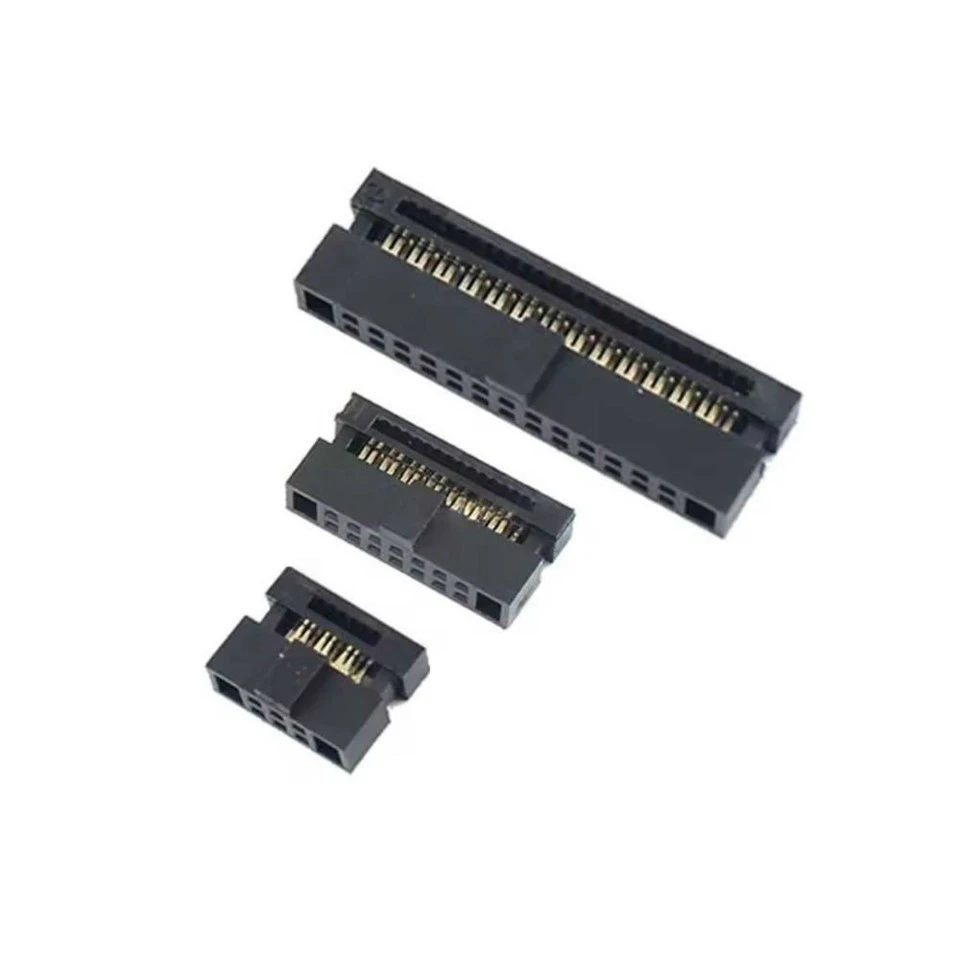

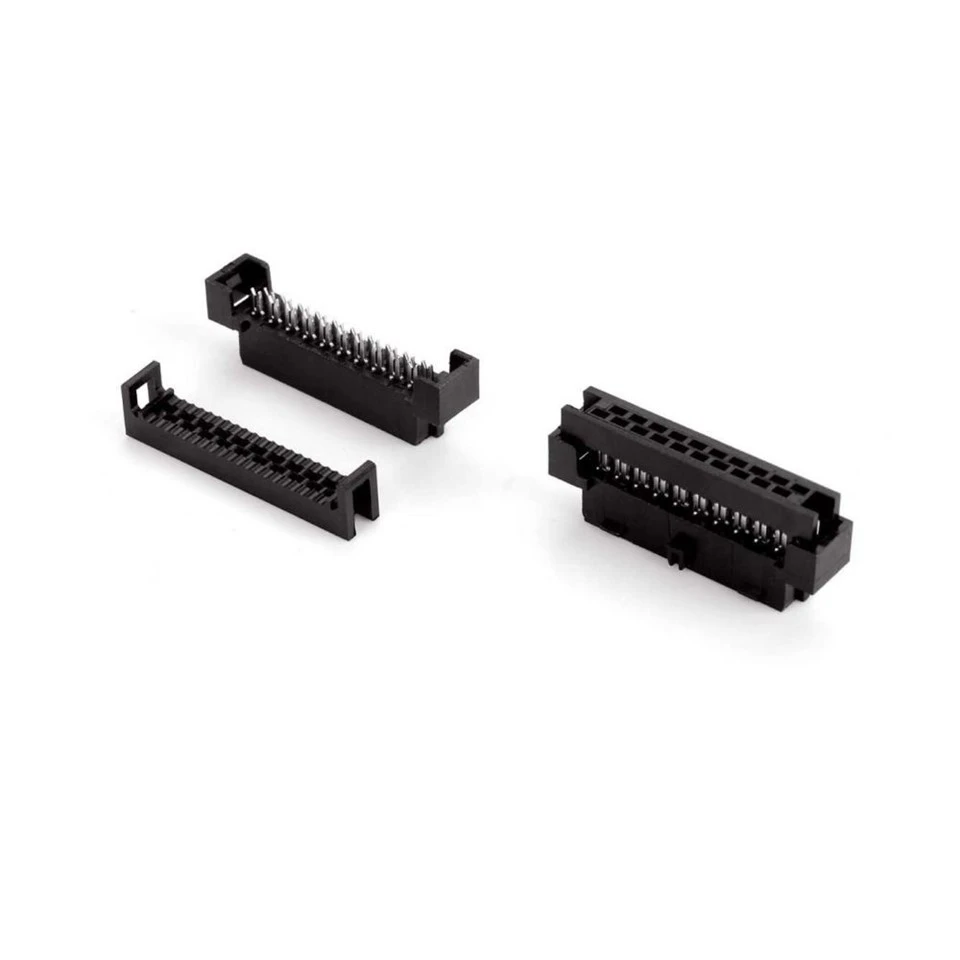

1,27 mm:n väli IDC

Huomautus:Saatavana vedonpoisto-, polarisaatio- ja ulostyöntösalvojen kanssa. Saatavilla mukautettu pinnoitteen paksuus ja asemointitapit.

1. Kompakti 1,27 mm:n väli IDC-liitin suuritiheyksiselle{2}}nauhakaapelille
Sisältää tilaa -säästävän 1,27 mm:n (0,050 tuuman) jakovälin, joka tukee 6–100 kosketinkohtaa (parilliset numerot) - ihanteellinen suuritiheyksisten nauhakaapelien liittämiseen. Täydellinen tietoliikennelaitteille, tiedontallennusjärjestelmille, teollisuusohjauksille ja tietokoneiden oheislaitteille.

2. Rapid, Tool{1}}ystävällisen kokoonpanon IDC:n lopettaminen
IDC (Insulation Displacement Contact) -liitin eliminoi johtojen kuorimisen - yksinkertaisesti paina nauhakaapeli paikalleen nopeaa ja luotettavaa liittämistä varten. Yhteensopiva 1,27 mm:n välin litteän nauhakaapelin (28 AWG) kanssa, mikä vähentää kokoonpanoaikaa ja työvoimakustannuksia suuren-volyymin tuotantoon.

3. Luotettava sähköinen suorituskyky signaalinsiirrossa
Nimellisvirta 1A kontaktia kohden 100 V AC/DC - soveltuu ihanteellisesti signaalinsiirtosovelluksiin. Kosketusresistanssi Vähemmän tai yhtä suuri kuin 20 mΩ, eristysvastus suurempi tai yhtä suuri kuin 1000 MΩ ja 500 V AC:n dielektrinen kesto 1 minuutin ajan takaavat tasaisen ja turvallisen sähköisen suorituskyvyn.

4. Korkean-lämpötilan kotelo UL94V-0-liekkiluokituksen kanssa
PBT:stä tai PA6T:stä valettu kotelo, jonka liekkiluokitus on UL94V-0, tarjoaa erinomaisen lämmönkestävyyden ja paloturvallisuuden. Suunniteltu luotettavaan suorituskykyyn vaativissa ympäristöissä - datakeskuksista teollisuusautomaatiojärjestelmiin.

• Yhteydenottopaikat: Vakio 6 - 100 nastaa (parilliset numerot), mukautetut määrät saatavilla
• Liitintyypit: IDC-liitäntä (naaras), IDC-otsikko (uros), kortin reunan siirto
• Asennustyylit: Kaapelikiinnitys (vapaasti riippuva), piirilevykiinnitys (läpi-reikä, SMT), oikea-kulma (90 astetta) tai pystysuora
• Ota pinnoitus: Kultainen salama (0,1 μm), selektiivinen kulta (0,3–0,8 μm), täyskulta (1 μm+) tai kirkas tina
• Otsikkomääritykset: Suora tappi, oikea-kulma, SMT, poistosalvat tai ilman
• Pistorasian ominaisuudet: Vedonpoistokiinnikkeet, polarisaatioraot, ketju{0}}yhteensopiva
• Kaapelivaihtoehdot: Normaali litteä nauha, kierretty parinauha tai mukautetut kaapelikokoonpanot
• Polarisaatio: Keskipistepolarisaatio, offsetpolarisaatio tai mukautettu avainnus
• Erikoisominaisuudet: Daisy-ketjuversiot, daisy-through-ominaisuus, vetokielekkeet helpottaaksesi irrottamista
• Värikoodaus: Harmaa (vakio), musta, valkoinen tai mukautetut värit tunnistamiseen

Tiheät{0}}IDC-ratkaisut kompakteille elektronisille järjestelmille

• Teollisuuden ohjaus ja automaatio: Käytetään PLC-moduuleissa, teollisuustietokoneissa ja ohjauspaneeleissa, joissa tiheät nauhakaapeliliitännät ovat välttämättömiä useiden I/O-signaalien liittämiseksi rajoitetussa paneelitilassa. IDC-pääte mahdollistaa nopean asennuksen ja johdonmukaisen kenttäjohdotuksen.
• Tietoliikennelaitteet: Käytetään verkkokytkimissä, reitittimissä ja kytkentäpaneeleissa sisäisiä korttien -to- välisiä yhteyksiä varten, mikä tarjoaa luotettavan signaalinsiirron Ethernet-, sarja- ja ohjausliitäntöihin tietoliikenneinfrastruktuurissa.
• Lääketieteelliset laitteet ja diagnostiikkalaitteet: Integroitu potilasvalvontajärjestelmiin, kuvantamislaitteisiin ja kannettaviin diagnostisiin laitteisiin, joissa kompaktit ja luotettavat yhteydet ovat välttämättömiä tiedonkeruussa ja signaalinkäsittelyssä kliinisissä ympäristöissä.
• Testaus- ja mittauslaitteet: Käytetään oskilloskoopeissa, dataloggereissa ja automatisoiduissa testauslaitteissa etupaneelin ohjaimien, näyttöliitäntöjen ja sisäisten moduulien yhdistämiseen toistetuilla, luotettavilla yhteyksillä tuhansien kytkentäjaksojen kautta.
• Kulutuselektroniikka ja IoT: Toteutettu kodin älylaitteissa, IoT-yhdyskäytävissä ja kuluttajalaitteissa, joissa tiheät sisäiset liitännät{0}}vähentävät PCB-jalanjälkeä ja säilyttävät luotettavan suorituskyvyn kustannusherkissä sovelluksissa.

1.Michael Chen, ohjausinsinööri, tehdasautomaatiojärjestelmät
"Standardoitu 1,27 mm:n IDC-liitännöissä kaikille PLC I/O-moduuleillemme. 50-paikkaiset liittimet käsittelevät kaikki kenttäsignaalit pienellä jalanjäljellä, ja IDC-pääte on lyhentänyt kokoonpanoaikaamme 60 % puristusliittimiin verrattuna."

2.Sarah Wang, laitteistosuunnittelija, verkkolaitteiden valmistaja
"Tärkeää kytkimien taustalevyrakenteillemme. 100-nastaiset otsikot tarjoavat korkean-tiheyden piirilevyjen väliset liitännät, ja poistosalvat varmistavat turvallisen liittämisen tärinällisissä tietoliikenneympäristöissä."

3. Robert Zhang, lääketieteellisten laitteiden insinööri, diagnostiikkajärjestelmät
"Käytetään kannettavissa potilasmonitoreissamme sisäisiin nauhakaapeliliitäntöihin. 1,27 mm:n jako säästää kriittistä piirilevytilaa, kun taas kullatut -kontaktit ylläpitävät signaalin eheyttä tarkkaa elintoimintojen seurantaa varten."

4.Lisa Park, Test Engineering Manager, Semiconductor Test
"Tärkeää tuotantotestilaitteistojemme kannalta. Daisy-chain-yhteensopivien liitäntöjen ansiosta useita kortteja voidaan kytkeä sarjaan, ja SMT-otsikot kestävät tuhansia kytkentäjaksoja automatisoiduissa testilaitteissa."

5. David Liu, ilmailutekniikan suunnittelija, Aerospace Systems
"Määritetty lentotietojen tallentimissamme sisäisiin liitäntöihin. 1,27 mm:n jakoväli saavuttaa tarvitsemamme tiheyden kompakteissa avioniikkapaikoissa, ja vedonpoisto varmistaa luotettavan toiminnan äärimmäisen tärinän ja lämpösyklin ansiosta."

• Maksutapa: Luottokortti tai T/T (valinnainen suurille summille). Western Union PayPal
• T/T-maksu tukee yleensä 100 % ennakkomaksua.
• Toimitusaika: Normaalisti 5-10 työpäivän kuluessa maksun vastaanottamisesta.
• Näytekäytäntö: Jokaisesta mallista on aina saatavilla näytteitä vakiotuotteille.
• Näytteet voivat olla valmiita 3-5 työpäivän kuluessa maksun vastaanottamisesta.
• Toimitussatama: Shenzhen, Kiina.
