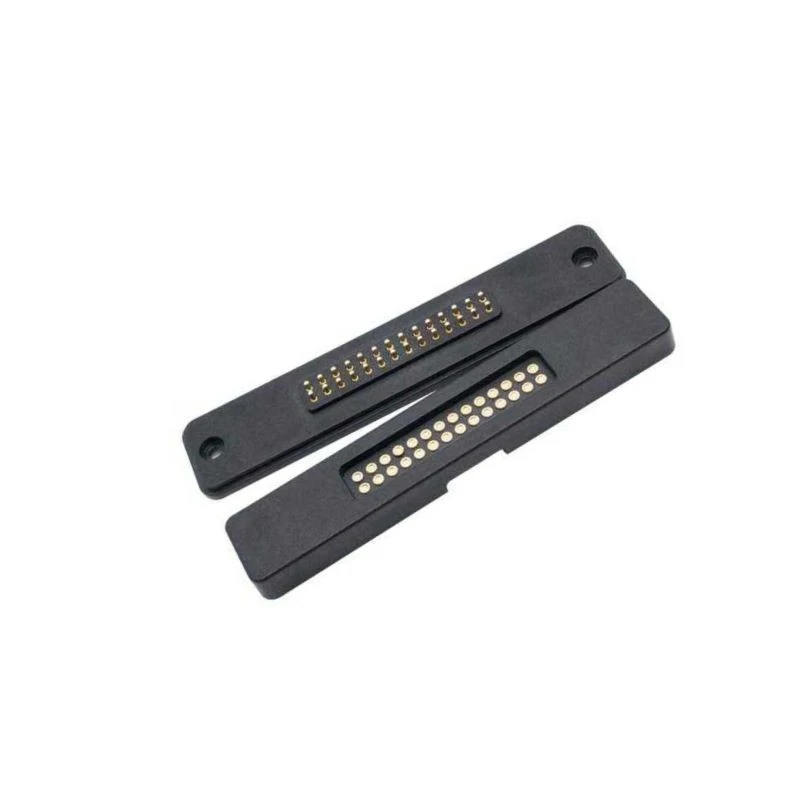

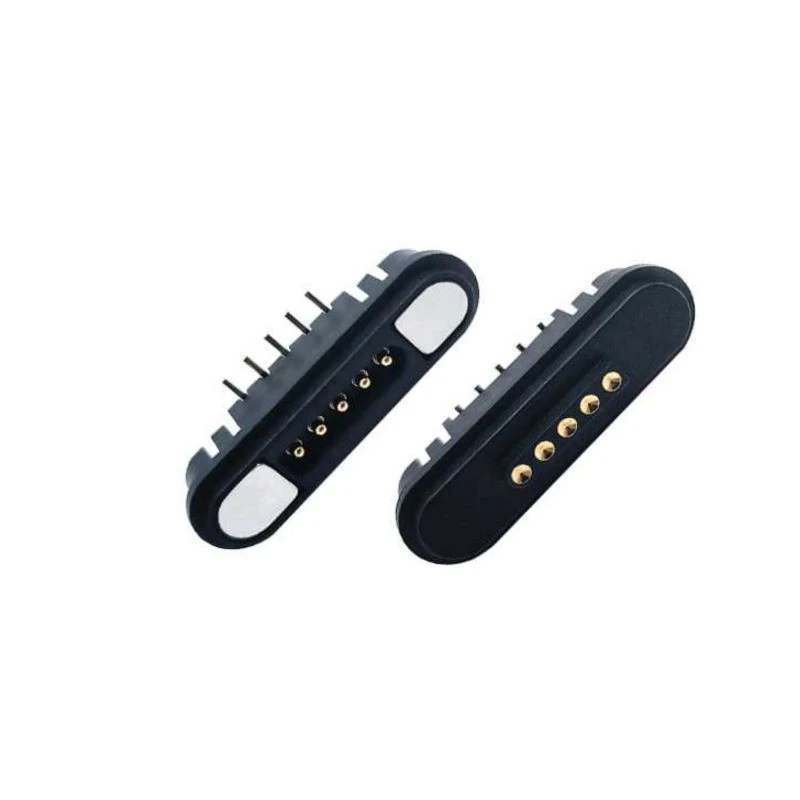

Magneettiset POGO PIN -liittimet

• Itsetasaus-: Magneetit ohjaavat automaattisesti liitospuolikkaat oikeaan asentoon
• Itselukittuva-: Magneettinen voima pitää liitännän turvallisena ilman mekaanisia salpoja
• Pikayhteys/irrotus: Yhdellä-kädellä, työkaluja ei tarvita
• Toleranssikorvaus: Jousikuormitetut tapit{0}}sovittavat kohdistusvirheen jopa ±1,0 mm
• Korkea kiertoikä: 10 000 - 100,000+ paritusjaksoa
• Kullatut{0}}yhteystiedot: Alhainen kosketusvastus, erinomainen korroosionkestävyys
• Mukautettava magneetin vahvuus: 200g - 2000g pitovoima
• Suljetut vaihtoehdot: IP67/IP68 saatavilla ankariin ympäristöihin
• ROHS-yhteensopiva: Ympäristöystävällinen rakenne

Huomautus:Kaikki tekniset tiedot muokattavissa. Pintojen lukumäärä, magneetin vahvuus, kotelon materiaali ja tiivistys räätälöity käyttötarkoitukseen.

1. Magneettinen liitin – itse-paikannus, itse-lukitus
Jousikuormitetut-POGO-nastat yhdistettynä harvinaisiin-maamagneetteihin. Magneetit vetävät liittimen kohdakkain ja pitävät sen paikallaan ilman salpoja tai ruuveja. Ei haukkumista pimeässä. Ei rikkoutuneita muoviklipsiä. Tuo vain kaksi puoliskoa lähelle ja ne napsahtavat yhteen.

2. 1A–10 A per nasta – signaali, teho tai molemmat
Pienemmät nastat (1A–3A) alhaisen-virran signalointiin ja dataan. Suuremmat nastat (5A–10A) akun lataamiseen ja virransyöttöön. Kaikki samassa liittimen rungossa. Jousivoima per tappia: 50g - 300g, valittu virran ja vaaditun koskettimen vakauden mukaan.

3. Kaksi magneettiperhettä – vakio tai korkea lämpötila
Neodyymimagneetit (NdFeB) toimivat -40 asteesta +85 asteeseen, ja ne sopivat useimpiin sisä- ja kaupallisiin tuotteisiin. Samarium Cobalt (SmCo) laajentaa valikoimaa +150 asteeseen -, joka on suunniteltu autojen konepellin alle, teollisuusuuneihin ja ulkokäyttöön tarkoitettuihin aurinkokennoihin. Pitovoima 200g - 2000g, valittavissa liittimen koon mukaan.

4. Tiivistetty IP68:n mukaan, mitoitettu 10 000 - 50 000+ sykleihin
Työskentelyisku: 0,5–2,0 mm, riittää huomioimaan kohdistusvirheen ja pinnan likaantumisen. Suljetut versiot saavuttavat IP68:n (pöly-tiivis, jatkuva upotus). Parittelujaksot: 10 000 - yli 50 000 sarjasta riippuen. PBT- tai PA6T-kotelot (UL94V-0). Mukautetut nastat ovat 2–24, jakoväli 1,27–5,0 mm. ROHS-yhteensopiva.

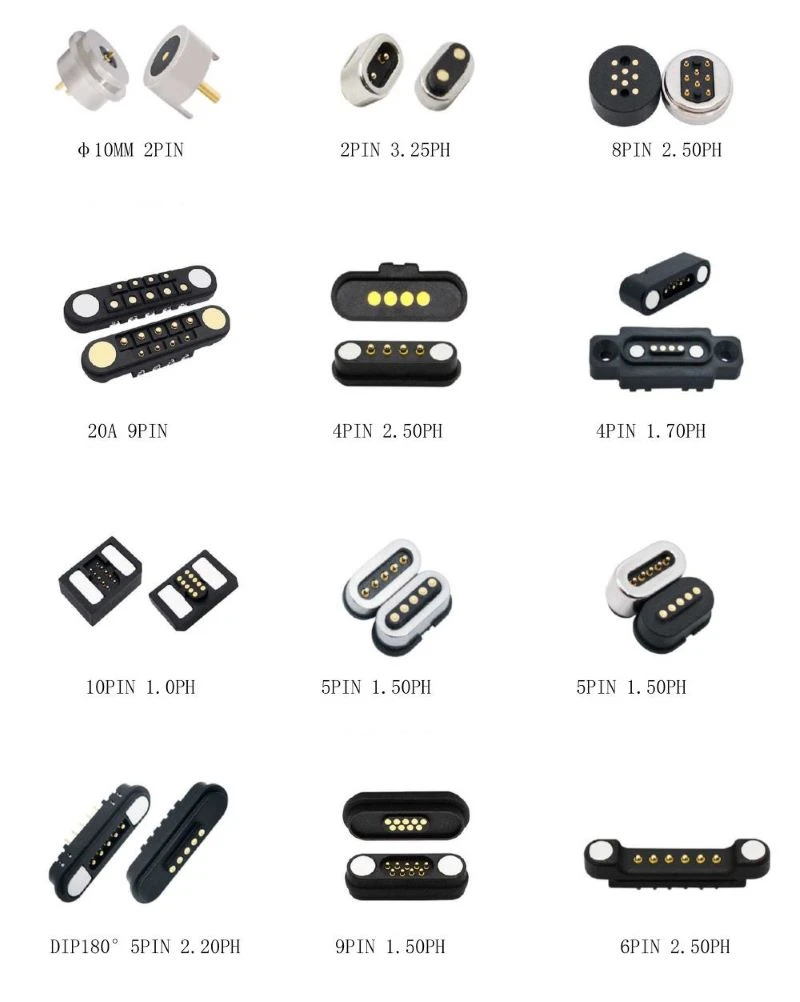

• Pin Count & Layout: 2–24 nastaa, pyöreä tai suorakaiteen muotoinen, mukautettu matriisi
• Liittimen muoto: Pyöreä, suorakaiteen muotoinen, soikea tai mukautettu
• Liittimen koko: halkaisija 8–50 mm tai mukautettu
• Magneetin tyyppi: NdFeB (vakio, alhaisempi hinta) tai SmCo (korkea-lämpö, ​​korroosionkestävä)
• Magneetin vahvuus: 200g - 2000g pitovoima
• Magneetin kokoonpano: Yksittäinen, kaksois-, neli- tai mukautettu matriisi
• Pin Pitch: 1,27 mm - 5,0 mm
• Nykyinen luokitus: Vakio (1-3A) tai suurvirta (5-10A)
• Kevään voima: 50 g - 300 g per tapi
• Vihje Tyyli: Tasainen, kruunu, terävä, säde
• Pinnoitteen paksuus: 0,1 μm - 3,0 μm kultaa nikkelin päällä
• Asunnon materiaali: PBT (vakio), PA6T (korkea-lämpö), LCP (reflow), PEEK (ultra-high-temp)
• Kotelon väri: Musta, valkoinen, harmaa, sininen, punainen tai mukautettu
• Ympäristötiivistys: IP67, IP68 O-renkailla tai ruukulla
• Kaapelin integrointi: Valmiiksi{0}}liitetyt johdot mukautetuilla pituuksilla ja liittimillä
• Piirilevyn asennus: SMT, läpi-reikä tai paneelikiinnitys
• Polarisaatio: Avainkotelot, epäsymmetrinen magneetin sijoitus
• Pakkaus: Alusta, putki, teippi ja kela (SMT) tai mukautettu

Itse-kohdistuvat, nopeat-yhdistysratkaisut

• Puettavat laitelaturit: Käytetään älykelloissa, kuntomittarissa, älyrenkaissa, kuulokojeissa ja lääkinnällisissä puettavissa laitteissa, joissa käyttäjät tarvitsevat yksinkertaista, yhdellä kädellä tapahtuvaa latausta ilman tarkkaa kohdistusta.
• Lääketieteellisten laitteiden telakointiasemat: Käytetään potilasmonitoreissa, CPAP-laitteissa, infuusiopumpuissa ja kannettavissa diagnostisissa laitteissa, jotka edellyttävät helppoa telakointia, puhdistettavuutta ja luotettavia yhteyksiä kliinisissä ympäristöissä.
• Viihde-elektroniikan telakat: Integroitu älypuhelimen telakkaan, tablettitelineen, langattomiin kuulokkeiden latauskoteloihin ja älykaiuttimien lataustelineisiin käyttäjäystävälliseen päivittäiseen lataukseen.
• Testaus- ja ohjelmointikiinnikkeet: Käytetään tuotantotestijiggeissä, laiteohjelmiston ohjelmointiasemissa ja kalibrointilaitteissa, joissa nopea laitteiden vaihto on välttämätöntä suorituskyvyn kannalta.
• Teollisuus & Robotiikka: Toteutettu robottityökalunvaihtajiin, AGV-latauskoskettimiin, modulaarisiin anturijärjestelmiin ja pika-irrotusliitäntöihin, jotka edellyttävät kestäviä, itsekohdistuvia{1}}liitäntöjä.
• Sähköauton lataus ja mikromobiili: Käytetään sähköskootterin latausporteissa, e-pyörien akkutelakoissa ja pienissä sähköautojen latausliittimissä, joissa käyttäjät tarvitsevat yksinkertaisen pistokelatauksen.
• IoT ja älykkäät kodin laitteet: Käytetään älykkäissä ovikelloissa, valvontakameroissa ja anturisolmuissa säänkestävissä, helposti{0}}liitettävissä virta- ja dataliitännöissä.
• Laiva- ja ulkoilulaitteet: Integroitu vedenpitäviin liittimiin veneen elektroniikkaa, ulkoantureita ja kannettavaa valaistusta varten, jotka edellyttävät korroosionkestävyyttä ja luotettavaa tiivistystä.

1) Meillä on kokemusta liitäntäliittimistä ja kaapelikokoonpanoista, ja voimme tarjota laajan valikoiman vakiotuotantoominaisuuksia, kuten leimaamista, ruiskuvalua, prototyyppiä, liittimiä ja kaapelikokoonpanoja, räätälöityjä liittimiä ja kaapelikokoonpanoja sekä mukautettuja vähittäismyyntipakkauksia.

2) Yhteenliittämisteknologian edistäminen. Tiimimme voi tarjota maailmanluokan yhteenliittämiskokemuksen alustavasta konsultaatiosta lopulliseen toimitukseen vastataksemme asiakkaidemme yhteenliittämishaasteisiin. Henkilökohtainen suunnittelu- ja suunnittelupakettimme sisältää CAD-piirustuksia, 3D-malleja, prototyyppejä ja testausnäytteitä.

3) yhteyksien rakentaminen maailmanlaajuisesti. Voimme tarjota laajan valikoiman yhteenliittämisratkaisuja vastataksemme asiakkaiden tarpeisiin monilla eri markkinoilla, joillakin suosituimmista markkinoista, kuten: huippuluokan kulutuselektroniikka, tiedontallennus, digisovitin, lääketiede, kodin turvallisuus, teollisuus-, audio-/video-, pöytätietokone- ja mobiilitietokoneyksiköt.

4) Korkealaatuiset tuotteet ja kilpailukykyiset hinnat.

5) Ylittää odotukset. Laatupolitiikkamme on laatu ensin, asiakas ensin.

1.Mike, testilaiteinsinööri Ohiossa
"Ohjelmointilaitteistomme magneettinen POGO-nastaliitin on peli-vaihtaja. Operaattorit pudottavat laudan päälle, magneetit napsauttavat sen paikoilleen. 50 000 kierrosta ja toimii edelleen. Hyvä tuote."

2.Lisa, IoT-tuotepäällikkö Kanadassa
"Ulkona toimiva älykäs anturi käyttää 4-nastaista magneettiliitintä, jonka IP68-luokitus. Kestää sateen ja lumen. Esikaapeli 1 metrin johdolla. Helppo kenttäasennus. Hyvä tuote."

3. Raj, lääkinnällisten laitteiden valmistaja Intiassa
"CPAP-konetelakka käyttää 6-nastaista magneettiliitintä. Potilaat vain asettavat koneen telakkaan – tarkkaa kohdistusta ei tarvita. IP67 helpottaa puhdistamista. Hyvä laatu."

4.Yuki, kulutuselektroniikka-insinööri Tokiossa
"Älykäs kaiuttimen lataustelakka käyttää 3-napaista pyöreää magneettiliitintä. Magneetit vetävät kaiuttimen oikeaan asentoon joka kerta, kun. 500g pitovoima on täydellinen. Hyvä tuote."

• Maksutapa: Luottokortti tai T/T (valinnainen suurille summille). Western Union PayPal
• T/T-maksu tukee yleensä 100 % ennakkomaksua.
• Toimitusaika: Normaalisti 5-10 työpäivän kuluessa maksun vastaanottamisesta.
• Näytekäytäntö: Näytteitä on aina saatavilla jokaisesta mallista vakiotuotteille.
• Näytteet voivat olla valmiita 3-5 työpäivän kuluessa maksun vastaanottamisesta.
• Toimitussatama: Shenzhen, Kiina.
